FluorTron植物叶绿素荧光光谱成像剖析系统基于高迅速度视频光谱成像传感器手艺、多通道调制智能LED光源手艺及机械视觉叶绿素荧光成像手艺，， ，，，， ，通过叶绿素荧光光谱成像和RedNIR光谱成像，， ，，，， ，对植物表型特殊是光合心理表型举行非接触、非损伤、数字化、可视化成像剖析（可客户定制高通量表型剖析），， ，，，， ，用于植物表型剖析、植物光合心理研究检测、胁迫与抗性检测与筛选等。。。。。。。。主要手艺特点：
- 高迅速度叶绿素荧光动态及光谱成像剖析，， ，，，， ，同时兼备time-resolved和spectral-resolved叶绿素荧光剖析功效，， ，，，， ，周全剖析叶绿素荧光动态及其光谱特征，， ，，，， ，每一个参数都具备光谱指纹
- RedEdge-NIR光谱（红边-近红外反射光）成像剖析
- 可同时举行植物形态剖析，， ，，，， ，如长度、宽度、投影面积（相对生物量）、凸包面积、圆度等

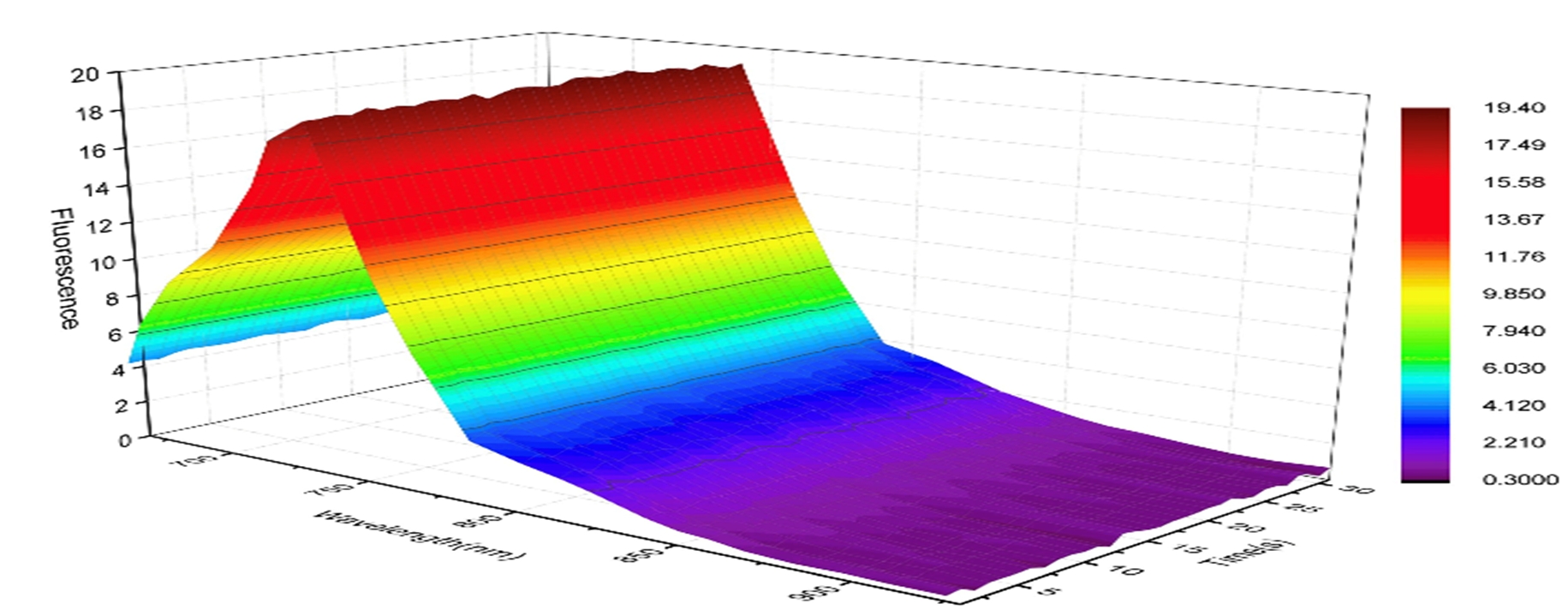

上左图为番茄（DCMU处置惩罚样品）叶绿素荧光动态光谱
主要手艺指标：
- 叶绿素荧光光谱成像：包括红色波段和远红波段如F668、F740、F686（红色波段峰值）、F704、F720、F727、F739（远红波段峰值）、F760、F772等十几个光谱波段叶绿素荧光
- 叶绿素荧光动态成像剖析参数：Fo、Fm、Fp、Ft、Fs、Fm’、Fv/Fm（QYmax）、?F/Fm’（YPSII）、Fv/Fo、NPQ、Rfd、Y(NPQ)、Y(NO)、EXC、Fred/Ffr及其它光谱比值指数等
- 红边-近红外光谱成像：665-960nm，， ，，，， ，24波段，， ，，，， ，波段宽（FWHM）10-15nm
- 反射光光谱成像剖析参数：NDVI、RDVI、OSAVI、MSAVI、ZTM（红边指数）、NIRv、SR、MSR、EVI、GM、CI、R（红度指数）等
- 成像面积：客户定制
- AMS CMV2000 CMOS成像传感器，， ，，，， ，区分率2048x1088像素
- 数据抓取速率：≥100光谱立方/秒
- 形态参数：投影面积（相对生物量）、长度、宽度、长宽比、凸包面积、ROI面积、圆度等常见形态参数
- 像元巨细！！�。。。。。�5µm
- 光学镜头：C口（C-mount）
- 光谱成像功耗：15W
- 引发光：蓝色LED引发光源，， ，，，， ，可选配多引发光
- 模�？？？？？？？槭浇峁梗�， ，，，， ，具备可扩展性，， ，，，， ，可扩展选配高光谱成像、Thermo-RGB红外热成像等
- 侧面多功效高光谱成像（选配）：
- 高光谱成像：光谱规模400-1000nm，， ，，，， ，光谱通道448，， ，，，， ，帧频330fps，， ，，，， ，FOV 38度，， ，，，， ，信噪比600:1，， ，，，， ，具备MROI功效
- 多光谱成像：可自由选择感兴趣光谱波段，， ，，，， ，举行高迅速度多光谱成像
- 空间区分率：1024 x像素，， ，，，， ，详细依据植物高度规模而定
- 可成像剖析作物生化、心理指标、光使用效率、康健指数、笼罩度、胁迫等近百种参数
- UV-MCF成像剖析：可对植物紫外光引发荧光举行成像和光谱剖析，， ，，，， ，包括叶绿素荧光成像及光谱剖析、BGF蓝绿荧光成像及光谱剖析、响应光谱比值参数、荧光光谱剖析、ROI剖析等

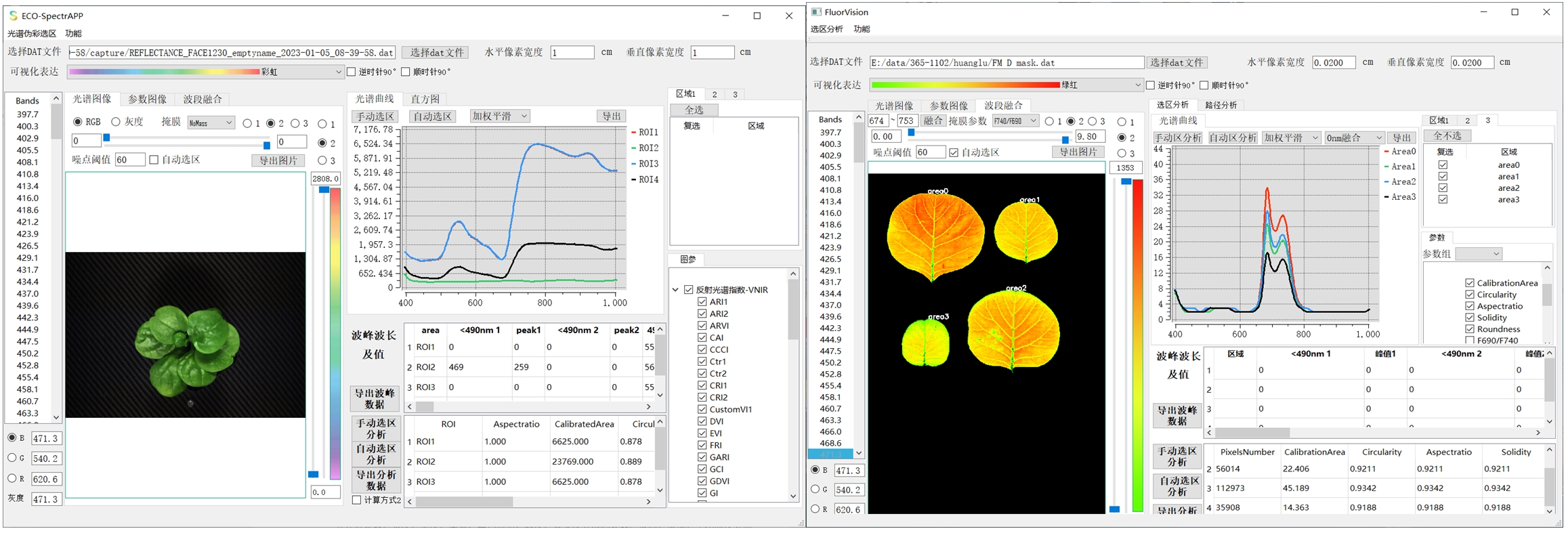

- SpectrAPP高光谱成像剖析软件及FluorVision高光谱荧光成像剖析软件，， ，，，， ，可举行光谱融合、ROI选区剖析、面积校准、频坦率方图、自动识别差别波段峰值并剖析其比值等，， ，，，， ，近百种参数一键剖析
- 叶面积指数参数/结构指数：NDVI、RDVI、MSR、SAVI、MSAVI、TVI、MCARI、MTVI、EVI等
- 色素指数（包括叶绿素指数、胡萝卜素指数、花青素指数等）：VOG1、VOG2、VOG3、GM1、GM2、TCARI、CI、CCCI、TCARI/OSAVI、SRPI、NPQI、NPCI、CTRI、CAR、CRI550、CRI700、CRI550_515、CRI700_515、DCabCxc、DNIRCabCxc、SIPI、PSSRa、PSSRb、PSSRc、PSNDc、ARI等
- 叶黄素循环色素指数：PRI570、PRI515、PRIm1、PRIm2、PRIm3、PRIm4、PRIn、CI等
- 颜色指数：包括红度指数、绿度指数、兰度指数、比值指数等，， ，，，， ，可区分100多种颜色波段
- 心理生态指数：包括康健指数HI、朽迈指数PSRI、叶绿素荧光指数CUR等
- 光合物候指数：CCI、NIRv、?PRI等
- N素指数：DCNI、TCARI1510、MCARI1510、GnyLi、NDNI、NRI1510、N870,1450、N850,1510等（除DCNI外，， ，，，， ，其它需要选配900-1700nm高光谱）
- 水分指数
- 一阶导数、二阶导数
- 高光谱荧光指数：Fb、Fg、F685、F740、F685/F740（反应植物胁迫）、F735/F700（反应叶绿素含量）、Fb/F685、Fb/F740、Fg/F685、Fg/F740、频坦率方图、截面剖析等
应用案例——番茄DCMU实验：

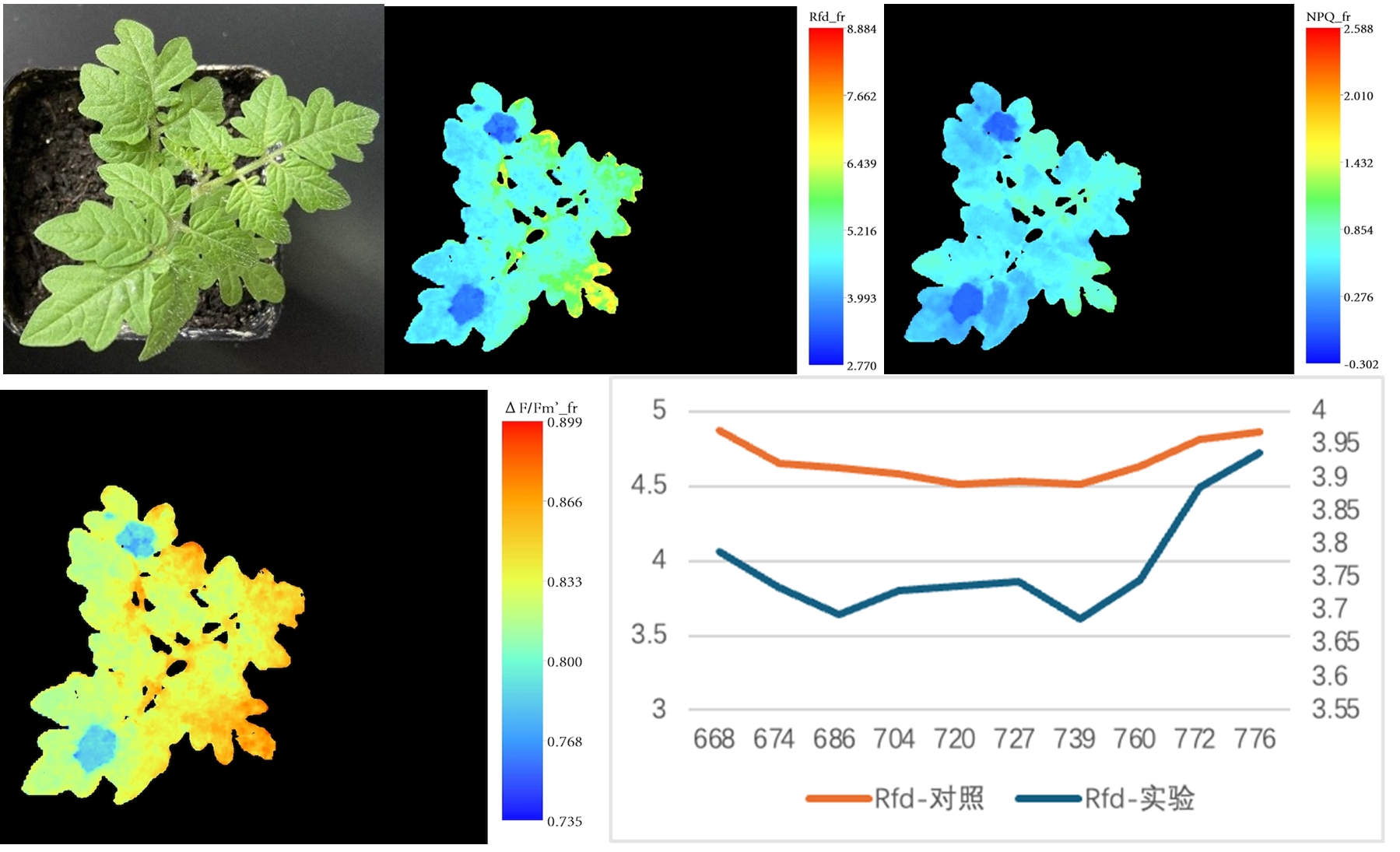

上图自左至右依次为：DCMU处置惩罚后的番茄苗、Rfd、NPQ； ；；；；；下左图为有用光量子产量YPSII（?F/Fm’），， ，，，， ，下右图为施药区域（荧光参数图中2个深蓝色黑点区域，， ，，，， ，选取旁边一律巨细区域作为比照区域）及比照区域的Rfd光谱响应
