FluorCam移动式植物多光谱荧光成像系统

FluorCam移动式多光谱荧光成像系统是国际着名FluorCam叶绿素荧光成像手艺的高级扩展产品，，，，，，可用于叶绿素荧光动态成像剖析、多引发光光合效率成像剖析、紫外光引发多光谱荧光成像剖析、PAR吸收与NDVI（植物光谱反射指数）成像剖析、GFP/YFP稳态荧光成像等，，，，，，周全、非接触、高迅速度反应植物心理生态、胁迫心理与抗性、光合效率等，，，，，，普遍应用于植物表型成像剖析、植物胁迫与抗性检测、植物病害与病例检测研究、遗传育种高通量筛选、植物心理生态学、植物初级代谢与刺激代谢研究、污染生态学研究检测/生物检测等。。。。。。

主要功效特点

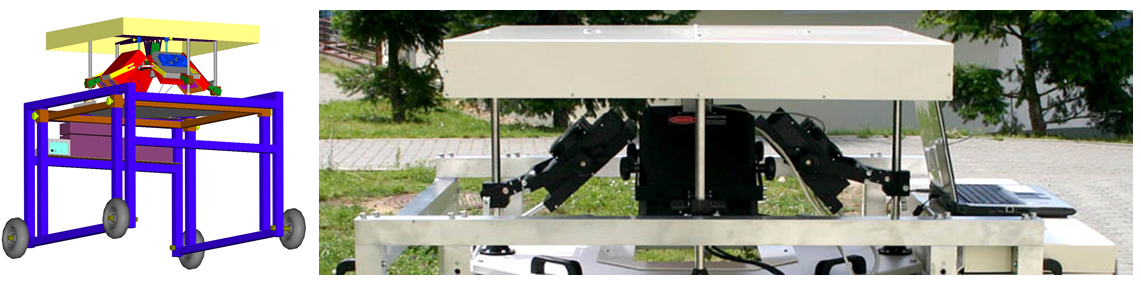

ü 客户定制四轮移动平台、模浚浚浚�？？槭浇峁�，，，，，，便于温室内或野外移动使用、原位丈量监测、系统扩展等

ü 叶绿素荧光成像剖析：植物光合效率、荧光淬灭热散失、光响应曲线、植物胁迫与抗性等心理功效丈量检测

ü 多光谱荧光成像剖析：反应多酚与黄酮类等次级代谢产品动态转变、叶绿素动态转变、植物朽迈、植物病虫害胁迫及非生物胁迫等

ü GFP/YFP稳态荧光成像（选配）：遗传育种、基因标记

ü NDVI成像剖析（选配）：N素营养状态、植物胁迫等

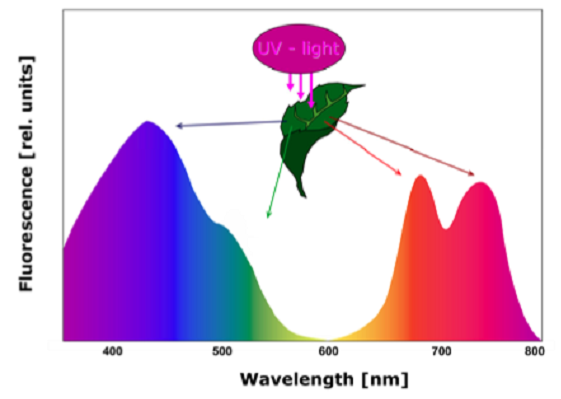

üUV紫外光引发多光谱荧光成像手艺：UV紫外光对植物叶片引发，，，，，，可以爆发具有4个特征性波峰的荧光光谱，，，，，，4个波峰的波长为蓝光440nm（F440）、绿光520nm（F520）、红光690nm（F690）和远红外740nm（F740），，，，，，其中F440和F520统称为BGF，，，，，，由表皮及叶肉细胞壁和叶脉发出，，，，，，F690和F740为叶绿素荧光Chl-F。。。。。。紫外光引发多光谱荧光可以用来迅速、特异性地评估植物心理状态包括受胁迫状态，，，，，，包括干旱、病虫害、情形污染、氮胁迫等

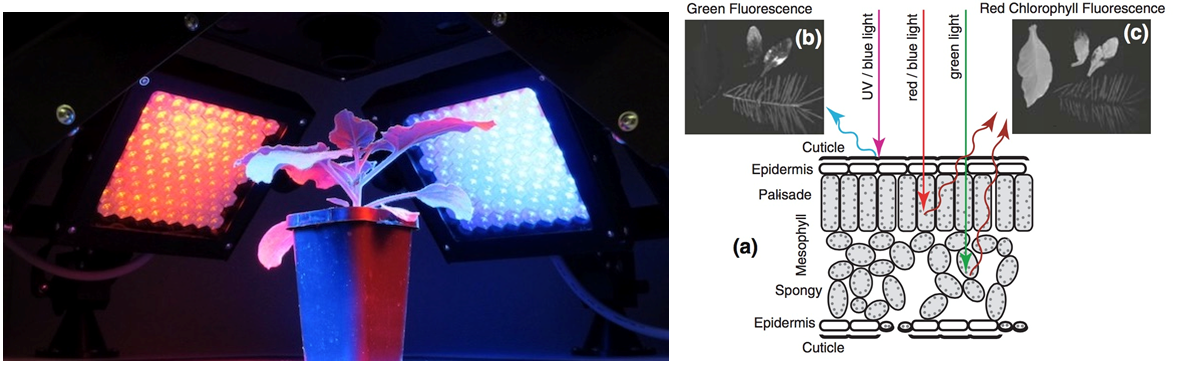

ü 多引发光、多光谱荧光成像手艺：通过光学滤波器手艺，，，，，，仅使特定波长的光（引发光）抵达样品以引发荧光，，，，，，同时仅使特定波长的引发荧光抵达检测器。。。。。。差别的荧光发色团（如叶绿素或GFP绿色荧光卵白等）对差别波长的引发光“敏感”并吸收后引发出差别波长的荧光，，，，，，凭证此原理可以选配2个或2个以上的引发光源、绿波轮及响应滤波器，，，，，，对差别波长荧光（多光谱荧光）举行成像剖析。。。。。。如选配红光和蓝光及响应滤波器，，，，，，可以对GFP和叶绿素荧光成像剖析，，，，，，还可选配绿色光源及响应滤波器，，，，，，以对YFP举行荧光成像剖析等；；；；；；；

ü 可选配13x13cm或大型20x20cm差别规格型号LED光源版，，，，，，以实现差别巨细均一的植物多光谱荧光成像面积，，，，，，可对叶片、植物果实器官包括植物根系或整株植物甚至多株植物举行实验成像剖析

ü 可举行自动重复成像丈量和无人值守监测，，，，，，可设置两个实验程序（Protocols）自动循环成像丈量，，，，，，成像丈量数据自动准时间日期存入盘算机（带时间戳），，，，，，以便于野外长时间（如几个小时）自动监测

ü 带有Kautsky诱导效应、荧光淬灭剖析、GFP稳态荧光成像及紫外光引发多光谱荧光成像剖析等种种通用实验程序（protocols），，，，，，丈量剖析参数达60多个

ü 可选配RGB成像、红外热成像及高光谱成像，，，，，，以便与叶绿素荧光成像融合剖析，，，，，，周全研究剖析形态结构、颜色、气孔导度、植物光谱特征、WUE（水分使用效率）、CWSI（水分胁迫指数）、植物心理生化等

ü 丈量样品包括叶片、花卉、果实、根系、植物其它组织及整株植物、藻类、小型动物等

手艺指标

1. 多光谱荧光成像

1)标配4+1智能LED光源系统，，，，，，包括1对红色LED光源板、1对冷白色LED光源板、1个顶部紫外光源，，，，，，可选配其它波段光源、多光谱光源

2) 标准版LED光源板面积13x13cm，，，，，，大型版LED光源板面积达20x20cm

3)脉冲调制丈量光源，，，，，，波段617nm，，，，，，一连时间10µs - 100µs可调，，，，，，可深入叶片栅栏组织，，，，，，可选配蓝色等其它颜色丈量光

4)双波段一连光化学光：标配617nm橙色光化学光和6500K白色光化学光，，，，，，300-2,000 µmol(photons)/m².s光强可调，，，，，，可选配3000 µmol(photons)/m².s光强，，，，，，还可选配蓝色、绿色等其它颜色光化学光

5)6500K白色饱和光脉冲，，，，，，最大强度4000 µmol(photons)/m².s，，，，，，可选配强度达6000 µmol(photons)/m².s，，，，，，还可选配蓝色饱和光脉冲或120000µmol(photons)/m².s单周转光脉冲

6)Protocols（实验程序）：包括（凭证选配设置而定）：

a)Fv/Fm

b)Kautsky 诱导效应

c)荧光淬灭剖析

d)光响应曲线剖析

e)静态荧光成像剖析（选配）

f)多光谱荧光成像剖析

g)PARabs/NDVI成像剖析（选配）

7)丈量参数包括Fo, Fo’, Fs, Fm, Fm’, Fp, FtDn, FtLn, Fv, NPQ_Dn, NPQ_Ln, Qp_Dn, Qp_Ln, qN, QY, QY_Ln, PARabs, Rfd，，，，，，BGF，，，，，，UV-Chl.F等60多个叶绿素荧光参数和多光谱荧光参数

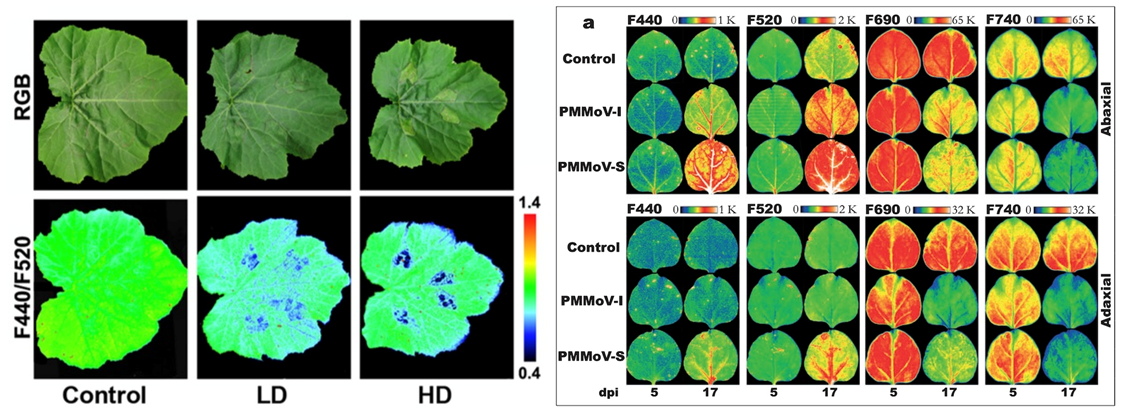

8)紫外光引发多光谱荧光参数包括F440、F520、F690、F740及响应比率成像剖析参数（下左图为西葫芦熏染软腐病菌（Dickeya dadantii）RGB彩色成像、多光谱荧光成像（引自Maria L. Perez-Bueno等，，，，，，2016）；；；；；；；右图为植物接种病毒（PMMoV-I为意大利菌株，，，，，，PMMoV-S为西班牙菌株）后（dpi为接种后的侵染天数）的紫外光引发多光谱荧光成像，，，，，，其中Abaxial为叶片背面成像，，，，，，Adaxial为叶片正面成像（引自Monica Pineda等，，，，，，2008）

9) 高区分率CCD镜头

a)最高图像区分率：1360×1024像素

b)时间区分率：在最高图像区分率下可达每秒20帧

c)A/D 转换区分率：16位（65536灰度色阶）

d)像元尺寸：6.45µm×6.45µm

10)7位滤波轮及滤波器，，，，，，用于成像丈量叶绿素荧光、F440、F520、F690、F740及GFP等稳态荧光（GFP荧光需选配响应功效模浚浚浚�？？椋�

11)可选配远红光740nm(FAR)与660nm双色LEDs光源板及响应滤波器和功效程序模浚浚浚�？？�，，，，，，用于丈量Fo’、PARabs及NDVI

12)可选配1对青色LEDs光源板及响应滤波器等，，，，，，可用于气孔功效丈量研究

13)可选配1对绿色LEDs光源板用于丈量YFG（须选配响应滤波器等）

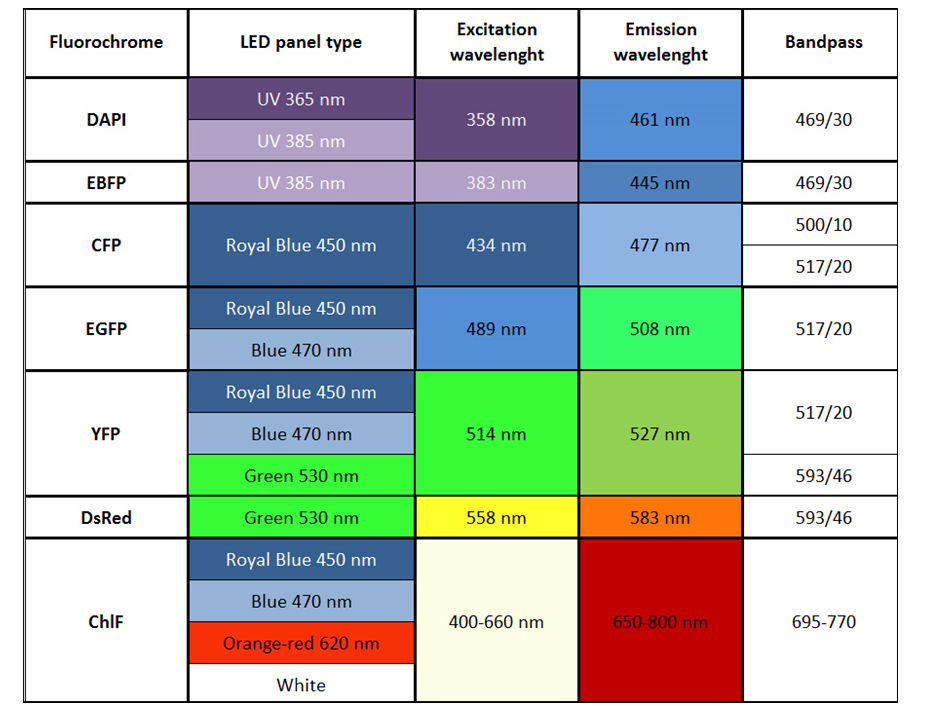

14)如丈量其它荧光参数，，，，，，须选配响应滤波器等（请咨询EcoTech实验室），，，，，，以下为选配参考：

15)FluorCam叶绿素荧光成像剖析软件功效：具Live（实况测试）、Protocols（实验程序选择定制）、Pre–processing（成像预处置惩罚）、Result（成像剖析效果）等功效菜单

16)客户定制实验程序协议（protocols）：可设准时间（如丈量光一连时间、光化学光一连时间、丈量时间等）、光强（如差别光质光化学光强度、饱和光闪强度、调制丈量光等），，，，，，具备专用实验程序语言和剧本，，，，，，用户也可使用Protocol菜单中的向导程序模版自由建设新的实验程序

17)自动丈量剖析功效：可设置一个实验程序（Protocol）自动无人值守循环成像丈量，，，，，，重复次数及距离时间客户自界说，，，，，，成像丈量数据自动准时间日期存入盘算机（带时间戳）

18)快照（snapshot）模式：通过快照成像模式，，，，，，可以自由调理光强、快门时间及迅速度获得清晰突出的植物样本稳态荧光和瞬时荧光图片

19)成像预处置惩罚：程序软件可自动识别多个植物样品或多个区域，，，，，，也可手动选择区域（Region of interest，，，，，，ROI）。。。。。。手动选区的形状可以是方形、圆形、恣意多边形或扇形。。。。。。软件可自动丈量剖析每个样品和选定区域的荧光动力学曲线及响应参数，，，，，，样品或区域数目不受限制（>1000）

20)数据剖析模式：具备“信号盘算再平均”模式（算数平均值）和“信号平均再盘算”模式，，，，，，在高信噪比的情形下选用“信号盘算再平均”模式，，，，，，在低信噪比的情形下选择“信号平均再盘算”模式以过滤掉噪音带来的误差

21)给光制度：静态或动态

22)Bios：固件可升级

23)通讯方法：千兆以太网

24) 供电电压：90 – 240 V （野外需另配轻盈型发电机）

2. 红外热成像单位

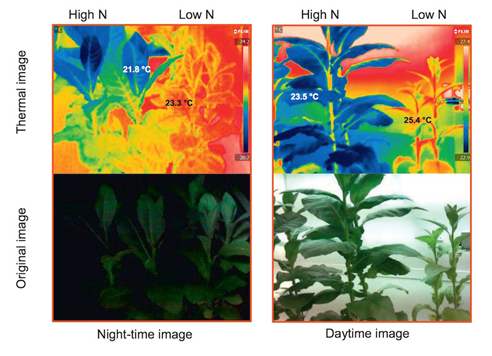

1)非制冷红外焦平面检测器（uncooled VOx microbolometer），，，，，，已经由欧盟标注校准，，，，，，可直接丈量温度，，，，，，包括每个像素点的温度等

2) 区分率：640x512像素
